Barvení oblastí

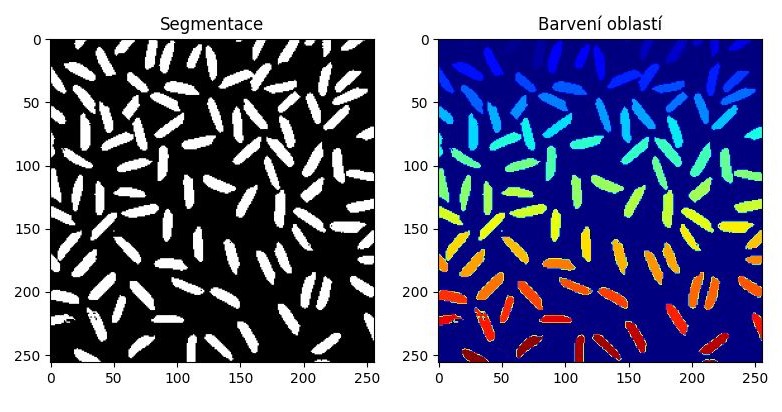

Barvení oblastí je algoritmus, který v binárním obraze hledá uzavřené množiny (oblasti) obrazových bodů. V OpenCV je barvení oblastí implementováno ve funkci cv2.connectedComponentsWithStats().
Barvení oblastí
Princip algoritmu
Algoritmus funguje na principu procházení obrazu jakožto grafu. Protože je vstupní obraz binární, tak je pozadí označeno 0 a popředí 1. Algoritmus pracuje s maticí navštívených bodů a maticí barev.
- Pro každý bod se podívá, jestli již nebyl navštíven a jestli je součástí popředí. Pokud ano, jedná se o součást oblasti.
- Algoritmus se podívá do jeho okolí a tyto body dá do fronty ke zpracování.
- Aktuální oblast je nalezena ve chvíli, kdy ve frontě už nejsou žádné další body.
- Poté se najde nejbližší nezpracovaný bod a algoritmus běží znova.
- Algoritmus běží, dokud nejsou navštíveny všechny body.
Implementace v Pythonu
def bfs_coloring(image):
"""Funkce pro barvení oblastí pomocí prohledávání do šířky
Args:
image: Binární obrázek k barvení
Returns:
Matice s očíslovanými oblastmi
"""
rows, cols = image.shape
visited = np.zeros_like(image).astype("bool")
colors = np.zeros_like(image).astype("uint8")
directions = [(0, 1), (0, -1), (1, 0), (-1, 0)]
def is_valid(x, y):
return 0 <= x < rows and 0 <= y < cols
def bfs(x, y, color):
queue = deque([(x, y)])
visited[x][y] = True
colors[x][y] = color
# Zkoumáme všechny okolní body, dokud je v rámci obrázku, nebyli jsme na něm a je vysegmentovaný jako 1
while queue:
current_x, current_y = queue.popleft()
for dx, dy in directions:
new_x, new_y = current_x + dx, current_y + dy
if is_valid(new_x, new_y) and not visited[new_x][new_y] and image[new_x][new_y] == 1:
queue.append((new_x, new_y))
visited[new_x][new_y] = True
colors[new_x][new_y] = color
color_count = 0
for i in range(rows):
for j in range(cols):
if not visited[i][j] and image[i][j] == 1:
color_count += 1
bfs(i, j, color_count)
return colors
